Beschreibung

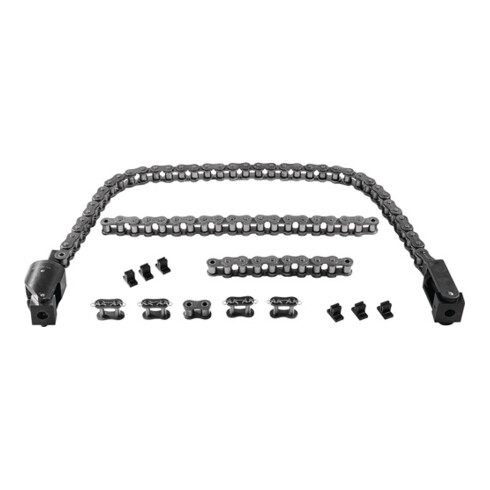

Spannhaken und Gegenhalter vergütet · Kette aus Vergütungsstahl · Befestigung für T-Nuten Nr. 6541 bitte separat bestellen · Anwendung: Zum Aufspannen von vorwiegend zylindrischen Teilen, wie zum Beispiel Ventilkörper, Flanschen, Pumpengehäusen, Kolben usw. Sowohl auf dem Maschinentisch, als auch auf Aufspann-Paletten einsetzbar. Die Voreinstellung der Kettenlänge und der Spannkraft erfolgt am Gegenhalter mittels Rändelmutter. Anschließend wird am Spannhaken das erforderliche Drehmoment für die Spannkraft aufgebracht. Die Anbringung der Kunststoffdruckstücke dient zur Schonung der Oberfläche. Weitere technische Eigenschaften: · Spannhub S2: 30mm · A: 37mm · C: 25mm · E2: 70mm · H2 min. – H2 max.: 140 – 170mm · E1: 64mm · F1: 29mm · Nut: 18, 20, 22, 24mm · B: 44mm · Schraube: M16 · SW: 46mm · M: 33mm · Spannhub S1: 45mm · H1 min. – H1 max.: 117 – 162mm · N: 21mm · Drehmoment max.: 100Nm

EAN/GTIN: 04020772087623
