Beschreibung

Eigenschaften:

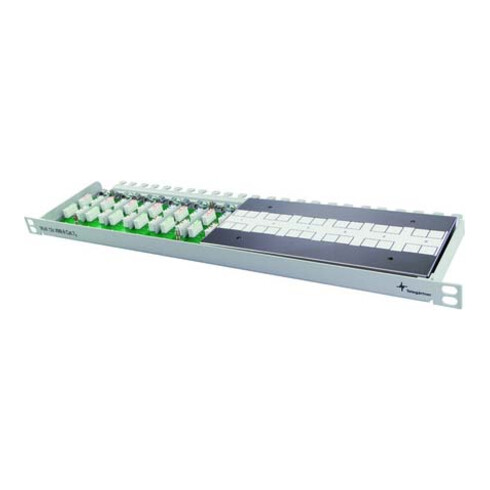

• Das VM 8-8 Modul Cat.7A wird als Verbindung / Verlängerung handelsüblicher geschirmter und ungeschirmter Twisted Pair-Installationskabel (Cat.5e/Cat.6/Cat.6A/Cat.7/ Cat.7A) in folgenden Applikationen eingesetzt: Kabelumverlegungen, Kabelverlängerungen, Kabelbeschädigungen
• Bei Einsatz des VM 8-8 Cat.7A Moduls brauchen die Kabelsegmente einer strukturierten Verkabelung nicht neu verlegt werden, dadurch reduziert sich der Änderungs- und Kostenaufwand auf ein Minimum
• Je nach Verbindungsmodul-Typ können bis zu 12 ankommende und 12 abgehende 8-adrige Kabel ohne wesentliche Beeinträchtigung der übertragungstechnischen Eigenschaften und Einschränkung der maximalen Link-Längen fest miteinander verbunden werden
• Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte, Farbkennzeichnung nach EIA/TIA 568A und B, Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22, Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden, Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte, Variable Kabelzuführungen, Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)), werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19 Zoll- und AP-Version), Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung, Aufputz-, 19 Zoll- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt, Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4), EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2, Verbindung über LSA-Plus Schneidklemmen auf einer gemeinsamen Leiterplatte, Farbkennzeichnung nach EIA/TIA 568A und B, Anschluss 4-paariger geschirmter/ungeschirmter Installations- und Patchkabel von AWG 27-22, Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden, Sichere Schirmkontaktierung mit Schraubklemmen direkt auf der Leiterplatte, Variable Kabelzuführungen, Kabelzugentlastung durch handelsübliche Kabelbinder (VM 8-8 Cat.7A (ISO/IEC)), werkzeuglose Befestigung der Abschirmhauben aus rostfreiem Stahl (19 Zoll- und AP-Version), Aufputz (AP)-Variante: Ankommende und abgehende Kabel aus der gleichen Richtung, Aufputz-, 19 Zoll- und Einfach-Version: ankommende und abgehende Kabel um 180 Grad versetzt, Erdungsmöglichkeit direkt auf der Leiterplatte (Schraube M4), EMV-sicher nach DIN EN 61000-6-1 und 61000-6-2, 1/2 HE -19 Zoll Einschubgehäuse aus Stahlblech, pulverbeschichtet lichtgrau RAL 7035, Kein Mehrbedarf an Platz für die Kabelverlängerung im Etagenverteiler wegen der platzsparenden 1/2 HE-Bauweise, alternative Wandbefestigung möglich (vorgestanzte Löcher in der Grundplatte), max. 12 ankommende und 12 abgehende Kabel, Kabelzuführung und Abgang von hinten, 19 Zoll 1/2 HE Multi-Verbindungsmodul für 12 geschirmte bzw. ungeschirmte Installationskabel, Farbe: lichtgrau RAL 7035, Multi 12x VM 8-8 Cat.7A (ISO/IEC)

EAN/GTIN: 04018359289454
